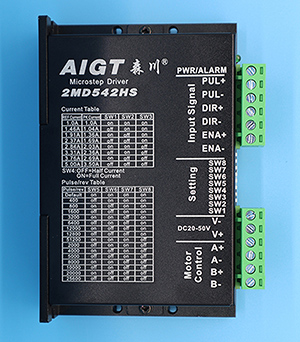

1.2MD542HS 概述

2MD542HS是濟南壹先領公司新推出的數字式步進電機驅動器，采用新32位DSP數字處理技術，驅動器控制算法采用先進的變電流技術和先進的變頻技術，驅動器發熱小，電機振動小，運行平穩。用戶可以設置200~51200內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩，噪音超小。驅動器內部集成了參數上電自動整定功能，能夠針對不同電機自動生成好運行參數，發揮電機的性能。

2. 特點

●全新32位DSP技術

●超低振動噪聲

●內置高細分

●參數上電自動整定功能

●變電流控制使電機發熱大為降低

●靜止時電流自動減半

●可驅動4，6，8線兩相步進電機

●光隔離差分信號輸入

●脈沖響應頻率可達500KHz（出廠默認200KHz）

●電流設定方便，可在0.1-5.6A之間任意選擇

●細分設定范圍為200-51200

●具有過壓、欠壓、過流等保護功能

3. 應用領域

適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

4. 加強散熱方式

1）驅動器的可靠工作溫度通常在60℃以內，電機工作溫度為80℃以內；

2）建議使用時選擇自動半流方式，馬達停止時電流自動減一半，以減少電機和驅動器的發熱；

3）安裝驅動器時請采用豎著側面安裝，使散熱齒形成較強的空氣對流；必要時機內靠近驅動器處安裝風扇，強制散熱，保證驅動器在可靠工作溫度范圍內工作。

電機選配

2MD542HS可以用來驅動4、6、8線的兩相、四相混合式步進電機，步距角為1.8度和0.9度的均可適用。選擇電機時主要由電機的扭矩和額定電流決定。扭矩大小主要由電機尺寸決定。尺寸大的電機扭矩較大；而電流大小主要與電感有關，小電感電機高速性能好，但電流較大。
