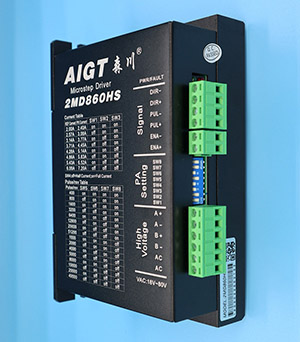

2MD860HS
●全新32位DSP技術
●超低振動噪聲
●參數上電自動整定功能
●變電流控制使電機發熱大為降低
●靜止時電流自動減半
●可驅動4，6，8線兩相步進電機
●光隔離差分信號，脈沖/方向或雙脈沖輸入
●脈沖響應頻率出廠默認200KHz
●電流設定方便，可在2.1-7.2A之間選擇
●細分設定范圍為200-51200
●具有過壓、欠壓、過流等保護功能
應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
技術參數：
電氣指標
|
說明 |
2MD860HS |
|||
|
小值 |
典型值 |
峰值 |
單位 |
|
|
輸出電流[PK] |
2.1 |
- |
7.2 |
A |
|
輸入電源電壓 |
24 |
48 |
75 |
VAC |
|
控制信號輸入電流 |
6 |
10 |
16 |
mA |
|
控制信號接口電平 |
4.5 |
5 |
28 |
Vdc |
|
輸入信號脈沖寬度 |
1.5 |
- |
- |
us |
|
步進脈沖頻率 |
0 |
- |
200 |
KHz |
|
絕緣電阻 |
500 |
|
|
MΩ |
1. 接口描述
1）控制信號接口
|
名稱 |
功能 |
|
PUL+ |
脈沖信號：脈沖上升沿有效；PUL高電平時4.5～28Vdc，低電平時0～0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.5μs。 |
|
PUL- |
|
|
DIR+ |
方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 2μs建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向，DIR高電平時4.5～28Vdc，低電平時0～0.5V。 |
|
DIR- |
|
|
ENA+ |
使能信號：此輸入信號用于使能或禁止。ENA+ 接4.5～28Vdc，ENA-接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進脈沖不被響應。當不需用此功能時，使能信號端懸空即可。 |
|
ENA- |
2）強電接口
|
名稱 |
功能 |
|
AC |
交流供電AC輸入，交流24~75VAC。 |
|
AC |
交流供電AC輸入，交流24~75VAC。 |
|
A+、A- |
電機A相線圈接口。 |
|
B+、B- |
電機B相線圈接口。 |
狀態指示
綠色LED為電源指示燈，當驅動器接通電源時，該LED常亮；當驅動器切斷電源時，該LED熄滅。紅色LED為故障指示燈，當出現故障時，該指示燈以3秒鐘為周期循環閃爍；當故障被用戶清除時，紅色LED常滅。紅色LED在3秒鐘內閃爍次數代表不同的故障信息，具體關系如下表所示：
|
序號 |
閃爍次數 |
紅色LED閃爍波形 |
故障說明 |
|
1 |
1 |
|
過流或相間短路故障 |
|
2 |
2 |
|
過壓故障 |
|
3 |
3 |
|
無定義 |
電流、細分撥碼開關設定和參數自整定
2MD860HS驅動器采用八位撥碼開關設定細分精度、動態電流、靜止半流以及實現電機參數和內部調節參數的自整定。詳細描述如下：
機械安裝圖
※推薦采用側面安裝，散熱效果更佳，設計安裝尺寸時，注意考慮端子大小及布線！
